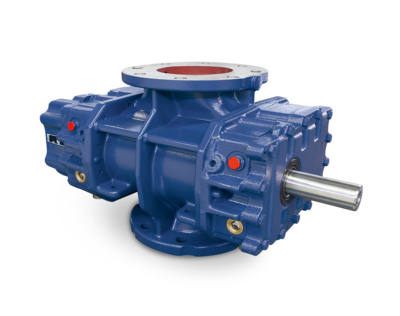

罗茨风机主机（机头）

概述

无油输送和压缩空气与气体

强劲的三叶转子风机机头，适于设备工程。 适用于众多应用领域。 根据标准，可选 22 种结构尺寸（GM 3 S 至 GM 1080 L）。

设计亮点

鼓风机配有三叶转子，且缸体排气端部分配有两个铸入式预进气通道，可通过脉冲减少功能大程度地降噪。 鼓风机采用加肋式壳体，冷却方式为风冷。 对于 GM 400 L （含）以下的型号，鼓风机缸体为一体式。 自 GM 430 S 型号起，缸体呈水平方向分割。 对于 GM 80 L （含）以下的型号，鼓风机底部为螺栓式安装，较大的结构体则为铸入式。 滑油由溅油润滑装置供应。

材料材质

壳体部件（缸体、侧板、齿轮箱与壳罩）由 GG-20 材料制成。 轴系为 C 45 N 材料，转子为 C 45 N 材料（从 GM3 S 型到 GM 80 L 型），轴系与转子铸为一体。 GM 90 S 型与 GM 130 L 型活塞与轴系铸为一体，材料为 EN-GJS-500-7 （GGG50）。 转子为 EN-GJS-400-15 （GGG40） 材料。 （从 GM 150 S 型到 GM 1080 L 型）螺旋正时齿轮为 16 Mn Cr 5E 齿轮。 如需其他材料，请提出要求。

轴密封件

输送室由 4 个活塞环迷宫密封件进行密封，各轴端均配有抛油环。 可以根据需求选配 4 个径向密封环—活塞环迷宫密封件。 驱动轴由径向密封环密封。 如果驱动轴为气密设计，可以使用 2 个径向密封环并配备中间隔油池。

流动方向

自上而下（纵向）

驱动轴的位置

左侧（朝向驱动轴），或者驱动轴也可以在右侧

驱动装置

通过自张紧窄 V 型-皮带传动进行悬垂驱动，或通过弹性联轴节或借助齿轮箱进行直接驱动。

技术参数

结构形式:正排量风机

体积流量:30 m3/h 到65000 m3/h

介质:空气 , 中性气体

输送:无油

进气操作:最大表压（单位：-500mbar）

压力操作:最大表压（单位：1000mbar）

应用

AERZEN 正排量风机头适用于很多行业。

AERZEN 正排量风机（罗茨型设计）如今已发展为高级标准生产机械，其设计可调整适应多种应用。

以下仅为 Aerzen 鼓风机众多应用的部分示例：

应用领域

水处理与污水处理

散装材料气力输送

曝气

滤池反冲洗

气体输送

除气

除尘

真空生产

沼气处理

空气分离站

等等

行业

污水处理

化学与工艺技术

发电站

水泥石灰工业

食品业

造纸业

等等
